陶粒設備中圓盤造粒機?的可篩分式筒體體技術結構
2017-09-26 訪問量：1567
圓盤造粒機是粉狀物料成球粒的主要設備，主要用于化工領域，圓盤造粒機筒體是最關鍵的核心部件，目前的圓盤造粒機因筒體設計存在的不足，不能很好的控制圓盤內的濕度，物料在圓盤內成粒不均勻，物料滾雪球到一定程度后，不合格的顆粒會隨著合格的顆粒一起流出圓盤，導致造粒粒度不均勻，質量不穩定，成品率低，生產效率不高等問題。
本發明的目的是為了克服現有技術的不足，提供一種圓盤造粒機的可篩分式筒體，造粒粒度容易控制，成粒均勻，質量穩定，成品率及生產效率高。
一、技術方案：
一種圓盤造粒機的可篩分式筒體，包括圓盤、盤蓋和噴管以及篩網，其特征在于，所述圓盤上端設有進料口，下端設有出料口，圓盤內連接有篩網，篩網設在距圓盤壁0.5米位置處，成圓柱體狀豎立。圓盤上設有盤蓋，盤蓋上設有噴管和密封孔，盤蓋上邊緣兩側有兩個密封孔和噴管。
所述的密封孔采用巖棉作密封填料，使引風流量加大，讓更多的潮氣排出筒體外，增加了物料的干燥程度。
所述的篩網上設有與成品復合肥顆粒大小一樣的小孔，篩網呈圓柱體狀豎立在距圓盤壁0.5米處。配料在圓盤內滾動的過程中，逐漸形成顆粒狀，大小合適的顆粒通過篩網流出進入皮帶傳送至烘干機，大小不合適的顆粒留在圓盤內二次攪碎重新加工。
二、附圖說明

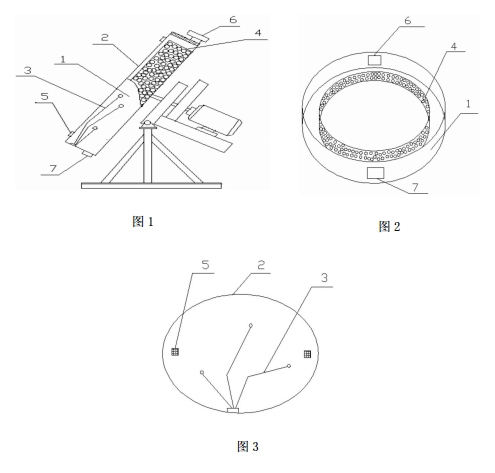

圖1是本發明所述的圓盤造粒機的可篩分式筒體的結構示意圖。
圖2是本發明所述的筒體的圓盤的結構示意圖。
圖3是本發明所述的筒體的盤蓋的結構示意圖。
三、具體實施方式
以下結合附圖對陶粒設備中圓盤造粒機的可篩分式筒體作進一步詳細說明。
一種圓盤造粒機的可篩分式筒體，包括圓盤1、盤蓋2和噴管3以及篩網4。圓盤1上設有盤蓋2，所述圓盤1上端設有進料口6，下端設有出料口7，圓盤1內連接有篩網4，盤蓋2上設有噴管3和密封孔5，盤蓋2上邊緣兩側有兩個密封孔5和噴管3。
所述的密封孔5采用巖棉作密封填料。
所述的篩網4上設有與成品復合肥顆粒大小一樣的小孔，篩網4呈圓柱體狀豎立在距圓盤壁0.5米處。
圓盤造粒實施過程：原料從進料口進來后將其送至圓盤1最高點，使原料從圓盤1最高點自由下滑，此過程中發酵液從噴管3噴出將原料噴濕，噴濕的原料互相有粘行，原料從盤的最高點向下滑落就像滾雪球，通過把巖棉作為密封填料的密封孔5使引風流量加大，讓更多的潮氣排出筒體外，增加了物料的干燥程度來實現對濕度的控制即能控制顆粒的大小及成品率，當物料堆積到一定程度形成合格的顆粒后，通過圓盤1的自轉將合格的顆粒甩出擁有無數和成品復合肥粒大小一樣的小孔的篩網4后，隨皮帶輪進入烘干機烘干。不合格的、過大的顆粒留在圓盤1內二次攪碎重新加工。
由于有篩網4的存在，使物料與盤壁隔離，從而大幅減緩對盤壁的腐蝕和磨損，使圓盤1的使用壽命大幅加長。
