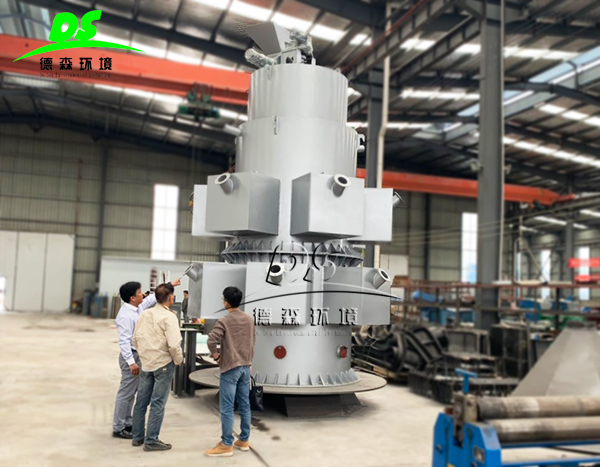

粉煤灰陶粒梯度連續燒結機主要由進料器、預熱腔、燒結腔、冷卻腔、下料器及傳動裝置組成。

燒結腔是主機的核心部位，由一次燃燒室和二次燃燒室，燃氣自動控制閥，燃氣燃燒器，三次風管等結構共同組成。顆粒物料經預熱區烘干后直接進入燒結區進行燒結，燒結腔和一次燃燒室均采用超級保溫耐火材料保溫，燒結腔溫度可通過溫度檢測控制系統精確控制，燒結溫度可在800--1300C°之間調整。

冷卻腔由二次風和冷卻置換器以及一次風共同混合對燒成顆粒降溫冷卻，置換可分為水或者氣兩種（可外接轉換器對原物料進行烘干，也可日常使用），冷卻后的顆粒物料溫度在40-80C°之間調整。

粉煤灰陶粒梯度連續燒結機特點：

1、 結構設計新穎，負壓燒結，運行平穩、安全可靠；

2、 設備能量消耗小，產量高，成品骨料破損率低；

3、 產品粒形好，堆積密度大，過粉率低；

4、 設備體積小，操作簡便，安裝和維護方便；

5、 在生產過程中，負壓通風系統，煙塵少，能耗低，產量高，噪音小；

6、 設備結構緊湊、機械傳動、獨特設計無易損件，多部位采用自動化控制；

7、 用戶可根據物料及燒結成品要求，靈活調節相關結構參數，以達到最佳生產目的。
