目前，我國對固體工業廢物處理的投入不足，使大量的固體工業廢棄資源在城市邊緣露天堆放或簡易填埋來處理，工業固體廢物可以造成土壤、水體和空氣的污染，而其中的危險廢棄物可以對大類造成極人的危害對環境帶來嚴重的污染。

　　對土壤的污染由于工業固體廢物占用大量的土地，大量有毒廢渣在自然界的風化作用下，到處流失，對土壤造成污染。冶煉廢渣含有多種有毒物質，因此對土壤的危害也是嚴重的。這些有毒廢渣長期堆存，可溶成分隨雨水從地表向下滲透，向土壤轉化，使土壤富集有害物質，以致渣堆附近土質酸化、堿化、硬化，甚至發生重金屬和放射性等污染。

　　對水域的污染工業廢物除了通過土壤滲入地下水外，還可通過風吹、雨淋或人為因素進入地面水。流入江河湖海，造成水體嚴重污染與破壞。有些企業將工業廢渣或垃圾直接倒入河流、湖泊或沿海海域中，造成更大污染。

　　對大氣的污染工業廢渣與垃圾在堆放過程中，某些有機物質發生分解，產生有害氣體。如一些腐敗的垃圾廢物散發出腥臭味，造對空氣污染 ；此外，在運輸與處理工業廢物的過程中，產生的有害氣體和粉塵污染也是十分嚴重的。

　　本發明實施例的目的在于提供一種工業固廢處理方法，旨在解決解決傳統的固廢處理方法環境污染的問題。

　　1、煤矸石工業固廢處理技術：

　　從硅灰配料庫、電石灰配料庫和粉碎后的煤矸石配料庫按一定的比例卸出計量，加入到一級配料站混合 ；

　　在干粉制備系統中先將混合料輸送到干粉制備機，出干粉制備機由斗式提升機輸送到 DS 型選粉機，分選后粗粉回干粉制備機繼續進行，干粉經輸送設備送到調制儲存庫 ；

　　將經計量配料后的電石渣和來自干粉調制庫的物料一同在二級機械混合機內加水后初步攪拌 ；均化，調質完成后進入造粒機造粒 ；

　　篩選合格的均質球狀物進入工業垃圾燒結爐，物料在燒結爐內進行分解 ；

　　對工業垃圾燒結爐分解產生的廢氣進行除塵處理，分解后的物料制成摻合料并送入摻合料庫，最后出廠。

　　進一步，煤矸石破碎是由中型版喂料機喂入 DPC1618 錘式破碎機，計量誤差小于0.5%。

　　進一步，干粉制備系統由 2-MBΦ3.2×9m 干粉制備機，2-LPM 型氣震脈沖帶收塵器，2-NSE200 斗式提升 2 臺改進型 DS 型選粉機組成，干粉制備電耗 22-23kwh/t，系統生產能力 110t/h，調制儲存庫的大小為 Φ15×35m。

　　進一步，電石渣的水分小于 5%，均質球狀物的直徑不大于 10-12mm，含水量為 15%。

　　進一步，工業垃圾燒結爐的分解過程如下 ：

　　步驟一，物料從造粒機造型成型后，送入 Φ4.2×10m 燒結爐，均勻散布在焚燒爐預熱帶表面上，預熱帶的溫度為 260℃，成球所用的水在此溫度下被烘干 ；

　　步驟二，烘干后的物料在預熱帶上進行初步分解，預熱帶高度為 3m，在分解帶上的停留時間 1 小時 ；

　　步驟三，初步分解的物料，從預熱帶進入高溫分解帶，物料在此帶進行復雜的固相反應，從而形成大量的硅酸鹽物質，既工業摻合料。高溫分解帶高度為 2m，物料在此帶停留的時間在 45 分鐘 ；

　　步驟四，物料從高溫帶進入冷卻帶，既把高溫的工業摻合料進行風冷，由 800℃降到 40℃，冷卻帶高度為 6m，物料在此停留的時間在 2 小時 ；

　　步驟五，冷卻的物料自工業垃圾燒結爐下料口排出，經顎式破碎機、鏈式輸送機后進入二座 Φ15×35m 圓庫儲存代銷 ；

　　步驟六，工業垃圾燒結爐廢氣經 LFEF 型玻纖布袋除塵器除塵、由 40m 高的煙囪排入大氣 .

　　2、煤矸石工業固廢處理優點

　　本發明的工業固廢的處理方法，實現了廢渣的綜合處理，將廢料重新返回生產工藝，較少外排。既避免了資源的浪費又保護了土壤、空氣、水等自然環境。固體工業廢棄資源回收及再利用的方法實現了環境效益、社會效益和經濟效益的統一。

　　3、煤矸石工業固廢處理技術附圖說明

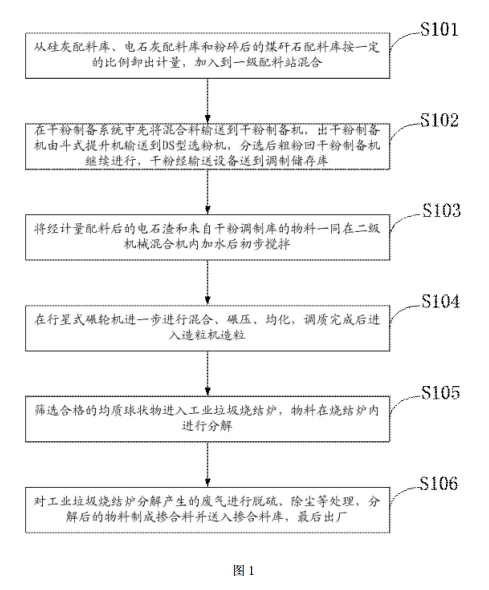

　　圖 1 是本發明實施例提供的工業固廢的處理方法流程圖 ；

　　圖 2 是本發明實施例提供的工業固廢的處理方法的實施流程圖 ；

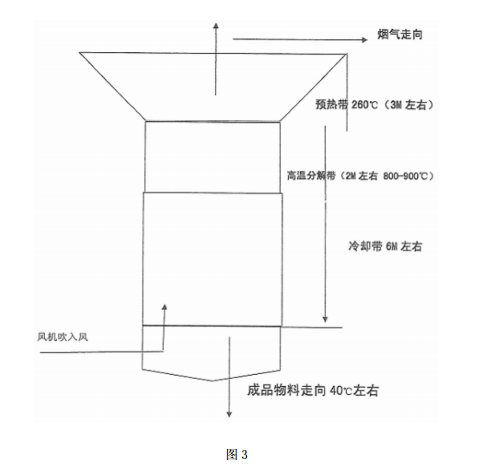

　　圖 3 是本發明實施例提供的工業垃圾燒結爐的結構示意圖。
