業務領域
全心全意、至臻至美

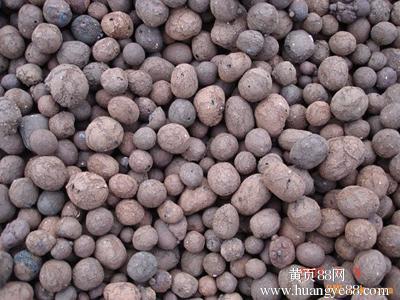

粉煤灰免燒陶粒輕質混凝土及其制備方法
2017-09-11 訪問量：1347
隨著科學技術的進步，建筑結構逐漸向著高層化、大跨度化及結構輕質化方向發展。由于普通骨料料混凝土強度高、徐變小等優點而被廣泛地應用在大跨徑公路橋梁結構中，然而普通骨料混凝土的表觀密度較大，一般在2400kg/m3左右，故普通集料混凝土結構物自重較大，限制了其在各種工程結構中進一步的應用。
以水泥、粗骨料、水、細砂、含改性木纖維的聚氨酯改性環氧樹脂增韌乳液、十二烷基磺酸鈉、聚丙烯酸酯、三乙醇胺、熟石膏、水玻璃和減水劑等為原料，制備出陶粒混凝土，28d抗壓強度可到到30~60MPa，但是該陶粒混凝土容重過大，只能適用于稱重結構。
為了解決的技術問題是克服上述背景技術所提到的缺陷，粉煤灰陶粒設備廠家鄭州德森提供一種粉煤灰免燒陶粒輕質混凝土及其制備方法。
1、粉煤灰免燒陶粒輕質混凝土的技術方案：
本發明一種粉煤灰免燒陶粒輕質混凝土及其制備方法，由以下原材料按照質量百分比平配制而成：
免燒陶粒----------- 40%~60%
水泥--------------------- 20%~40%
粉煤灰------------------- 5%~10%
陶砂--------------------- 15%~30%
羧丙基甲基纖維素---------- 3%~8%
減水劑------------------- 0 .8%~1 .2%
木質素纖維--------------- 2%~5%
自來水------------------ 10%~20%
所述的粉煤灰免燒陶粒為市政污泥免燒陶粒，強度等級為600級。所述的水泥為42 .5普通硅酸鹽水泥，細度為2 .5%，比表面積為380 m2/kg。所述的粉煤灰電廠Ⅰ級粉煤灰，細度為8 .5%，燒失量為3 .51%。
所述的陶砂為粉煤灰陶砂，細度模數Mx=3 .22，連續級配，級配合格，筒壓強度10 .2MPa，表觀密度1550kg/m3，堆積密度870kg/m3。所述的羧丙基甲基纖維素黏度為200000 mPa-s。所述的減水劑為奈系高效減水劑，淺黃色粉狀，溶解性良好。所述的木質素纖維，纖維長度為3~8 mm，直徑為5μm。
2、粉煤灰免燒陶粒輕質混凝土的制備方法，包括以下步驟：
a、將粉煤灰、木質素纖維、羧丙基甲基纖維素、減水劑和質量分數50%的水泥在一起攪拌3min，再加入剩余的質量分數50%的水泥，攪拌3min，得到混合料；
b、往步驟a、的混合料中加入水攪拌2min，粉煤灰免燒陶粒，攪拌1min，再加入陶砂，攪拌3min，即可。
3、粉煤灰免燒陶粒輕質混凝土的制備方法有益效果是：
（1）本技術消納了粉煤灰、市政污泥等工業廢棄物，拓寬了固廢材料的利用途徑；
（2）本技術工藝簡單，無需大型能耗設備；
（3）本技術獲得的粉煤灰免燒陶粒輕質混凝土的具有輕質保溫性能，強度等級可達到C15等級。
