移動式滾筒篩分機_原理_結構
2017-09-06 訪問量：1273
現有滾筒篩分機都是固定安裝在一套系統設備里，物料經過進料斗進入篩分滾筒，然后從滾筒下方設置的縱向輸送機運出，使物料清理不方便、不徹底。另外設備的安裝需要有建筑基礎，只能定點進行物料的篩分，轉場時設備需要重新拆裝，并在新的處理點建筑基礎。這種固定式滾筒篩分機，安裝需要有建筑基礎，設備安裝費用高，周期長，且轉場時成本高、時間長。
為解決公知技術中存在的技術問題而提供一種便于物料拋出且清理方便、轉場靈活的移動式滾筒篩分機旋轉式餐廚垃圾處理機。
1、移動式滾筒篩分機的技術方案是 ：
一種移動式滾筒篩分機，包括底盤、機架、發動機系統、液壓系統、滾筒篩本體、輥輪、滾筒清掃器、進料斗、進料輸送機和縱向輸送機，所述進料輸送機位于進料斗底部，且輸出端進入滾筒篩進料端內，所述縱向輸送機位于滾筒篩本體下方，所述縱向輸送機的前端設置有橫向輸送機，所述橫向輸送機的輸出端設置有通過兩個收放液壓缸 A 控制運動的篩下物拋料輸送機，所述縱向輸送機的后端設置有通過兩個收放液壓缸 B 控制運動的篩上物拋料輸送機 ；所述滾筒篩本體由輥輪驅動，其位于連接到底盤上的機架內，且以進料端高于出料端的方式傾斜設置 ；所述底盤底部連接有車橋和車輪，所述底盤的底部前端和后端分別設置有可伸縮前支腿和后支腿。
所述滾筒篩本體的兩側還分別平行設置有連接到立柱上的滾筒清掃器。所述每一側滾筒清掃器分為三節。
所述進料輸送機、橫向輸送機、縱向輸送機、篩下物拋料輸送機和篩上物拋料輸送機均由各自的液壓馬達驅動。
所述篩下物拋料輸送機的底端鉸接在底盤縱梁上，所述兩個收放液壓缸 A 連接到篩下物拋料輸送機兩側的縱梁上。
所述篩上物拋料輸送機鉸接連接到底盤尾部的橫梁上，與篩上物拋料輸送機連接的兩個收放液壓缸 B 鉸接連接在輸送機兩側的縱梁上。
所述機架包括四個立柱和左右兩側每兩個立柱之間連接的側板，所述立柱內側底部各設置有一個輥輪，其中一側的兩只輥輪連接有液壓馬達，另一側的兩只輥輪為從動輥輪，所述輥輪與滾筒篩本體上的輥道外切。
所述側板與立柱在上端鉸接連接。 所述底盤由兩根縱梁和若干橫梁組成。 所述前支腿為一個，所述后支腿為兩個。
2、移動式滾筒篩分機的優點和積極效果是 ：
本發明結構簡單，傾斜設置的滾筒及橫向輸送機、篩下物拋料輸送機、篩上物拋料輸送機的設置更利于物料的拋出及清理，且不要基礎建筑，不用現場安裝，設備自帶動力源，不用外接電源，設備可以由車輛牽引移動，機動靈活，處理完一處的物料到另一處作業時，轉場方便，設備的利用率高。
3、移動式滾筒篩分機附圖說明

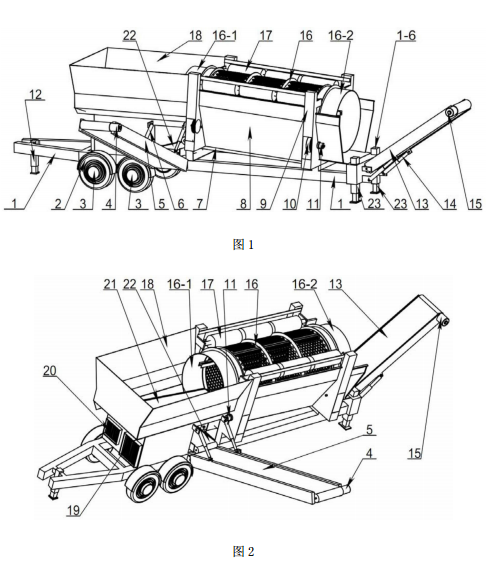

圖 1 是移動式滾筒篩分機立體結構示意圖 ；
圖 2 是移動式滾筒篩分機左上前方側視圖 ；

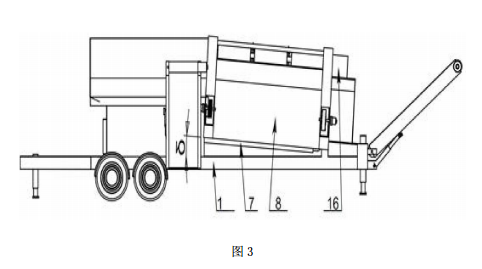

圖 3 是滾筒篩本體與水平面夾角示意圖。
圖 1 ～圖 3 中，1. 底盤 ；2. 車輪 ；3. 車橋 ；4. 液壓馬達 A ；5. 篩下物拋料輸送機 ；6. 收放液壓缸 A ；7. 縱向輸送機 ；8. 側板 ；9. 立柱 ；10. 輥輪 ；11. 液壓馬達 C ；12. 前支腿 ；13. 篩上物拋料輸送機 ；14. 收放液壓缸 B ；15. 液壓馬達 B ；16. 滾筒篩本體 ；16-1. 進料端 ；16-2. 出料端 ；17. 滾筒清掃器 ；18. 進料斗 ；19. 發動機系統，20. 液壓系統 ；21. 進料輸送機 ；22. 橫向輸送機 ；23. 后支腿。
