業務領域
全心全意、至臻至美
粉煤灰陶?；炷帘卮u的生產方法
2017-09-11 訪問量：1388
我們知道傳統的保溫磚制作方法，但是近年來，粉煤灰陶粒保溫磚的崛起，讓很多制磚廠家開始對這種新型材料感興趣，今天鄭州德森環境就分享下粉煤灰陶?；炷帘卮u的生產方法。

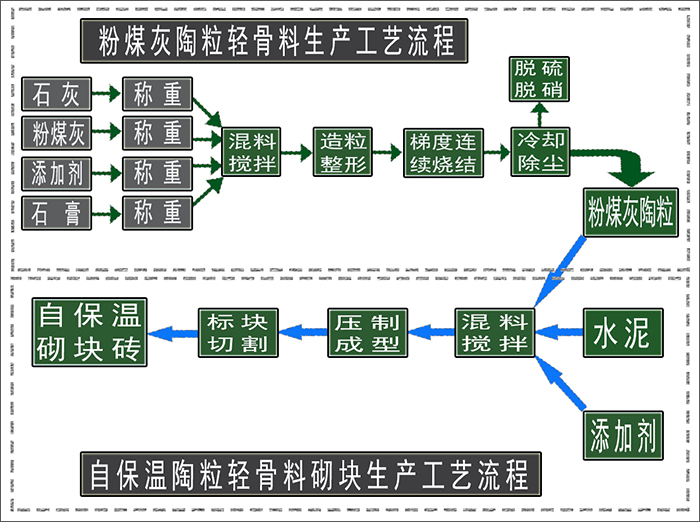

方法一：
陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒160kg、垃圾渣845kg、水泥145kg、粉煤灰15kg和水125kg。
粉煤灰陶?；炷帘卮u的生產方法，將160kg陶粒和845kg垃圾渣混合攪拌在一起，得到第一混合物；將145kg水泥和15kg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入125kg的水再混合攪拌均勻；然后按常規方式依次進行振動擠壓成型、脫模和養護，即得到本發明的粉煤灰陶?；炷帘卮u。
應用本方法的技術方案所制得的粉煤灰陶?；炷帘卮u，經多次試驗檢測，結果如下：抗壓強度7. 6Mpa；傳熱系數1.25w/ (㎡．k)；熱惰性指標3.05w/ (㎡．k)；單塊容重3. 7Kg；干燥收縮率0.043%。
方法二：
陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒150kg、垃圾渣845kg、水泥160kg、粉煤灰lOkg和水128kg。
粉煤灰陶粒混凝土保溫磚的生產方法，將150kg陶粒和845kg垃圾渣混合攪拌在一起，得到第一混合物；將160kg水泥和lOkg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入128kg的水再混合攪拌均勻；然后按常規方式依次進行振動擠壓成型、脫模和養護，即得到本發明的粉煤灰陶?；炷帘卮u。
應用本方法的技術方案所制得的粉煤灰陶?；炷帘卮u，經多次試驗檢測，結果如下：抗壓強度8. IMpa；傳熱系1.46w㎡．k)；熱惰性指標2.78w/ (㎡．k)；單塊容重3. 8Kg；干燥收縮率0.044%。
方法三：
陶料混凝土保溫磚，每m3的磚塊包括如下組份：陶粒155kg、垃圾渣850kg、水泥150kg、粉煤灰lOkg和水126kg。
粉煤灰陶?；炷帘卮u的生產方法，將155kg陶粒和850kg垃圾渣混合攪拌在一起，得到第一混合物；將150kg水泥和lOkg粉煤灰混合攪拌在一起，得到第二混合物；再將上述第一混合物與上述第二混合物混合攪拌均勻，摻入126kg的水再混合攪拌均勻；然后按常規方式依次進行振動擠壓成型、脫模和養護，即得到本發明的粉煤灰陶?；炷帘卮u。
應用本方法的技術方案所制得的粉煤灰陶?；炷帘卮u，經多次試驗檢測，結果如下：抗壓強度7. 8Mpa；傳熱系1.32w㎡．k)；熱惰性指標2.95w/ (㎡．k)；單塊容重3. 6Kg；干燥收縮率0.043%。
在上述各方法中，陶粒由污泥和淤泥高溫脹燒而成，其粒徑為5-lOmm，堆積密度為400kg/m3。垃圾渣為垃圾經高溫焚燒而成，其粒徑為0. 3-lOmm，堆積密度為llOOkg/m3。粉煤灰為工工級的粉煤灰。
以上就是粉煤灰陶?；炷帘卮u的生產方法，鄭州德森專業從事粉煤灰陶粒設備，污泥陶粒設備，尾礦陶粒設備等，提供粉煤灰陶粒制作方法和方案，更多粉煤灰陶粒知識，歡迎您咨詢鄭州德森環境。
