尾礦處理用節能旋流器技術原理
2017-09-01 訪問量：1364
旋流器在底流二次傳送中由于顆粒粗并且高濃度，非常難于泵送，因此使得壩下旋流系統在其必需的場合無法應用，稀釋底流可能對于能夠泵送是必要的。底流的客觀目的是使物料沉降不需更多攪拌和人工干預的狀態下筑就合格的壩體，盡管在中線法和下游法應用中移動和再分散沉降的底流來實現需要的壩體幾何形狀是經常必須的。現有的旋流器結構不穩定且安全系數低，占地過大浪費土地資源，導致經濟性低。已不能適應我國礦產品加工業快速發展。因此急需有一種高效、節能、環保型新一代旋流器，來滿足社會生產發展的需求。
（一）要解決的技術問題
為解決上述問題，本發明提出了一種尾礦處理的節能旋流器，該旋流器物料的分級由旋流器內部產生的離心力來實現，料漿由矩形人料口進入旋流器頭部，離心力會使較大的重顆粒到外徑方最終下行經錐管，底部的沉砂嘴離開，細顆粒和大部分的水經由插入到頭部中央的溢流嘴進入溢流，解決了旋流器結構不穩定且安全系數低，占地過大浪費土地資源，導致經濟性低的缺點。
（二）技術方案
本發明的尾礦處理的節能旋流器，包括：溢流彎管、溢流嘴、進料頭部、桶體、椎體和沉砂嘴；所述溢流彎管套裝在所述溢流嘴上：所述溢流嘴與所述進料頭部連接；所述桶體與所述進料頭部連接，進料頭部的下端與桶體具有相同的直徑；所述椎體與所述桶體連接；所述沉砂嘴與所述椎體連接。
進一步地：所述椎體的錐頂向下錐底向上，所述錐底的直徑與所述桶體的直徑相等。
再進一步地：所述沉砂嘴與所述錐頂連接。
（三）有益效果
與現有技術相比，本發明的尾礦處理的節能旋流器，結構更穩定更安全；占地更少（減少了占地而帶來的問題）；更為環保，減少由于頻繁的增長的水土流失；經濟性更高。

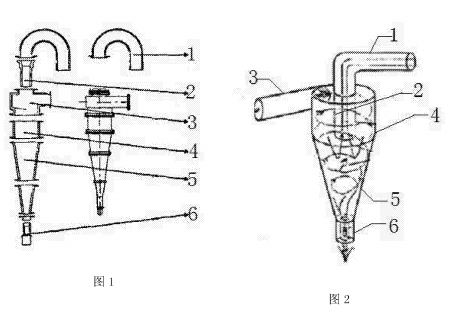

圖1是本發明的旋流器的剖視圖。
圖2是本發明的旋流器的整體結構圖。
具體實施方式
如圖l所示的一種尾礦處理的節能旋流器，包括：溢流彎管l、溢流嘴2、進料頭部3、桶體4、椎體5和沉砂嘴6；所述溢流彎管l套裝在所述溢流嘴2上；所述溢流嘴2與所述進料頭部3連接；所述桶體4與所述進料頭部3連接，進料頭部3的下端與桶體4具有相同的直徑；所述椎體5與所述桶體4連接；所述沉砂嘴6與所述椎體5連接。
所述椎體5的錐頂向下錐底向上，所述錐底的直徑與所述桶體4的直徑相等。
所述沉砂嘴6與所述椎體錐頂連接。
本發明的尾礦處理的節能旋流器的工作原理：物料的分級由旋流器內部產生的離心力來實現，料漿由矩形人料口進入旋流器頭部，離心力會使較大的重顆粒到外徑方最終下行經錐管，底部的沉砂嘴離開，細顆粒和大部分的水經由插入到頭部中央的溢流嘴進入溢流，解決了旋流器結構不穩定且安全系數低，占地過大浪費土地資源，導致經濟性低的缺點
