豎式窯烘窯的作用是防止在點火后窯體溫度驟然升高，窯襯內(nèi)水分急劇蒸發(fā)，產(chǎn)生極大的熱膨脹應(yīng)力，使耐火材料產(chǎn)生較大溫差而表面潰裂。這一方面縮短了耐火材料的使用壽命(往往有些微裂紋很不容易看到，使用后易破損)，另一方面由于破損使表面粗糙，致使窯長期固定位置煉邊。甚至發(fā)展到固定位置偏火。

豎式窯烘窯，對新砌筑的窯，采取分三段烘烤。

第一段，即自卸料篦子起到鐵磚上部止。在卸料篦子上先鋪上一層碎磚或其他易碎的塊狀物料(如熟料塊)，均勻投放刨花、木柴等易燃引火物，點燃后，待其燃旺再加入煤塊(塊度<40mm)，開始先低溫烘烤約8—12h。

第二段，即由鐵磚上部起至全窯有效高度的約2/3處，鋪填物料后，加入易燃物，待燃旺后加入少許塊煤，由低溫逐漸升溫至中溫，烘烤8~12h。

第三段，即喇叭口下20—750px處，鋪填物料后，如上法烘烤。注意此時已烘到回轉(zhuǎn)窯燃燒的高溫帶(窯溫高達(dá)1450°C)，要加煤烘烤。時同要延長些，溫度要逐漸升高，烘烤至耐火磚呈紅白色，大約烘烤24h左右，烘窯完畢，即可在點火準(zhǔn)備工作就緒的情況下，直接轉(zhuǎn)入點火操作。

烘窯應(yīng)注意，烘烤時間不能因急于趕產(chǎn)量而任意縮短。掌握好烘烤的升溫速度，不使耐火材料產(chǎn)生過大的溫差，避免不均勻的體積膨脹、裂紋、剝落等非生產(chǎn)性損壞，以延長耐火材料的使用周期和有利于安全煅燒。

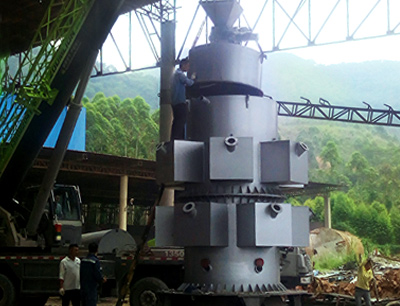

德森環(huán)境自主研發(fā)的豎式梯度燒結(jié)機(jī)是當(dāng)前粉煤灰、污泥、飛灰等大宗工業(yè)固廢綜合處理相關(guān)項目的關(guān)鍵設(shè)備，其獨特的燒結(jié)原理使得燒結(jié)物料顆粒度破損率低、產(chǎn)量大，并避免了高污染煙塵的產(chǎn)生，有效解決了回轉(zhuǎn)窯耗能大、生產(chǎn)成本高、燒結(jié)物料破損率大的不足問題。特別在建筑陶粒加工方面具有產(chǎn)量高、粒形好、效率高、能耗低的獨特優(yōu)勢。
