業務領域
全心全意、至臻至美
污泥陶粒的制備方法
2018-01-02 訪問量：1230
一種污泥陶粒的制備方法，以污水處理廠的污泥為主要原料，加以一定量的輔料、外加劑，經過成型、脫碳和焙燒制成具有一定強度的輕質陶粒，可以大量的消耗脫水污泥，優點在于具有完善的加工制備污泥陶粒系統工藝，污泥得到了無害化、減量化和資源化利用，污泥陶粒系統中粘土使用比例減少，傳統工藝中使用大量陶粒，有利于保護耕地，污泥陶粒系統中粘土使用比例減少，將污泥、煤渣、頁巖土、膨化劑、三氧化二鋁、添加劑按一定比例混合制造污泥陶粒，污泥陶粒的性能優越應用范圍廣泛。
具體包括如下步驟：

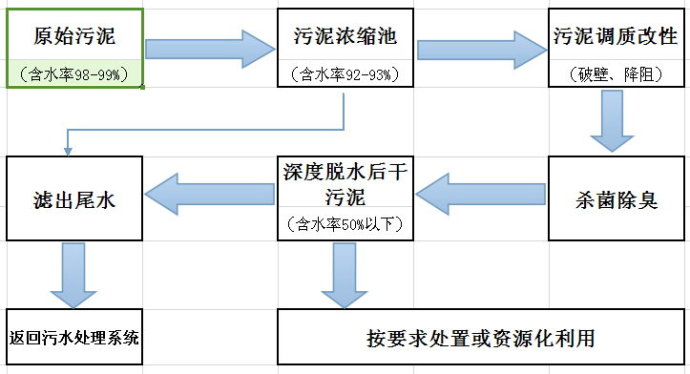

（1）污水處理廠污泥收集在儲泥池中，污泥的含水率在99%以上，通過污泥泵將污泥打入污泥脫水機和污泥干化機中，將污泥含水率減少到55～60%；
（2）然后將干化污泥投入配料混合裝置中，配料混合裝置中物料配比：污泥比例為30～40%，頁巖土比例為35～45%，粘土比例為5～10%，煤渣3～8%，膨化劑1～2%，三氧化二鋁1～2%，添加劑1～2%，通過配料混合裝置攪拌均勻后，物料在滾筒式成型機成型；
（3）成型篩分機篩分出大小合適的成型物料，成型物料在焙燒窯中進行焙燒，成型物料中污泥有一定的熱值，以及加入煤粉等，通過燃料粉粹機粉粹后在燃料成型機被壓縮成為燃料棒，將燃料棒投入焙燒窯中進行燃燒，焙燒窯中污泥控制在1100℃到1400℃，成型物料被燒結為污泥陶粒，通過成品篩分機篩分后，得到合格的污泥陶粒儲存在陶粒成品倉中。
