含鎳廢水工業排放量大，容易產生二次污染，并能夠通過食物鏈進入人體，產生危害。目前，對含鎳廢水大多采用傳統的化學沉淀方法進行處理，雖然可以達到排放標準，單化學藥劑用量大，費用高。電廠廢棄的粉煤灰可以用于處理含鎳廢水，是一種以廢治廢的方法，但未經改性的粉煤灰吸附容量較低，直接用來處理含鎳廢水不能大到國家《污水綜合排放標準》(GB8978-1996)中對鎳的排放要求（小于1mg/l）。下面鄭州德森環保就為大家分享粉煤灰處理辦法。

　　一種對粉煤灰改性處理的方法，將粉煤灰與2mol/L的氫氧化鈉溶液按1∶6的固液比配制成混合液，在85℃下微波反應20分鐘，然后在100℃下攪拌反應12小時，反應完畢后用去離子水清洗、95％乙醇清洗，然后用1mol/L氯化鈉飽和，最后在110℃下烘干，得到改性粉煤灰。在含鎳廢水中每升加入本發明制備的改性粉煤灰，使灰、水充分攪拌混合，可在常溫下完成對含鎳廢水的處理。

　　優點：利用物力和化學相結合的方法對粉煤灰進行改性處理，微波方法不僅起到晶種的作用，而且大大縮短了后續化學改性的時間，提高了其比表面積，效果好，成本低，利用本發明改性粉煤灰對濃度為200mg/L左右的含鎳廢水進行處理，效果顯著。。以廢治廢，通過脫附對鎳離子進行回收利用，重復利用粉煤灰也避免了產生二次污染，符合循環經濟的理念。

　　具體步驟

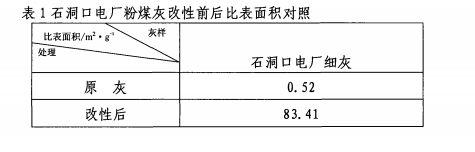

　　將粉煤灰與2mol/L的氫氧化鈉溶液按1∶6的固液比配制成混合液，在85℃下微波反應20分鐘，然后在100℃下攪拌反應12小時，反應完畢后用去離子水清洗、95％乙醇清洗，然后用1mol/L氯化鈉飽和，最后在110℃下烘干，得到改性粉煤灰。采用本發明對石洞口電廠的粉煤灰進行改性，然后對改性前后的粉煤灰的比表面積進行測定，結果如下圖，可見改性后的粉煤灰比表面積增大多倍。

　　利用石洞口電廠改性后對粉煤灰對含鎳廢水進行處理，廢水濃度為216mg/l，投加量每升廢水5g，室溫20度，充分攪拌婚后24小時，處理后廢水鎳含量為0.528mg/l，去除率達到99%。使廢水達到國家《污水綜合排放標準》(GB8978-1996)中對鎳的排放要求（小于1mg/l）
